概　要

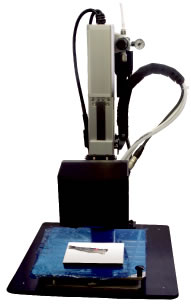

本装置は、被測定対象物の硬さを非接触で測定することを可能にしたものであり、従来の接触式にはない以下の特徴を有している非接触硬さ計です。

  1. 1) 対象物と硬さ計との間で摩擦力が発生しなので、対象物を傷つけない。
  2. 2) 測定中に機械的運動がないため対象物の応答を的確にとらえることができる。

構成及び機能

  1. 1) 変位計：高精度変位計 計測レンジ 30±5mm、分解能1μm
  2. 2) エアバルブ：高速電磁弁　切り替え応答速度2msec
  3. 3) スライダ：手元コントローラ付電動スライダ スライド量150mm
  4. 4) 制御システム：ノートパソコンによる計測収録操作
  5. 5) 圧力源：机上設置型コンパクトコンプレッサ　最高圧力0.5MPa
  6. 6) 電源：AC100V（計測装置用及びパソコン用２箇所）

測定精度

剛性測定精度　：　±3.0%

動作環境

本システムの動作環境は次の通りです。

  • ●パソコン本体　ＤＯＳ／Ｖ互換機
  • ●ＣＰＵ　Ｐｅｎｔｉｕｍ４以上
  • ●ＯＳ環境　ＭＳ−ＷｉｎｄｏｗｓＸＰ
  • ●メモリ　５１２ＭＢｙｔｅ以上を推奨
  • ●ハードディスク容量　１００ＭＢ以上の空エリアが必要
  • ●カードバス

特許出願中

特願2005-359724

「大阪大学金子研究室との共同開発」
